Secuencia Constructiva
Guía práctica para la mano de obra

Trabajos previos a la ejecución del muro
• Antes de la iniciación de los trabajos, el albañil debe previamente analizar, interpretar y comprender acabadamente los planos de planta y elevación de la vivienda, para identificar todas las dimensiones de los muros y de los vanos de puertas y ventanas.
• Es importante que las esquinas se ubiquen tal como figuran en los planos de detalles. Recién entonces se procederá al replanteo de paredes, aberturas y juntas de control si las hubiere.
La fundación
• Antes de comenzar con las tareas previas al levantamiento de la pared, la fundación de apoyo (zapata corrida, viga de fundación, platea, etc.) debe estar suficientemente limpia para facilitar la posterior adherencia del mortero de unión y razonablemente nivelada para evitar juntas de mortero demasiado gruesas.
• Una vez controlada la limpieza y horizontalidad de la fundación, el albañil podrá comenzar las tareas de construcción de las paredes.
La primera hilada

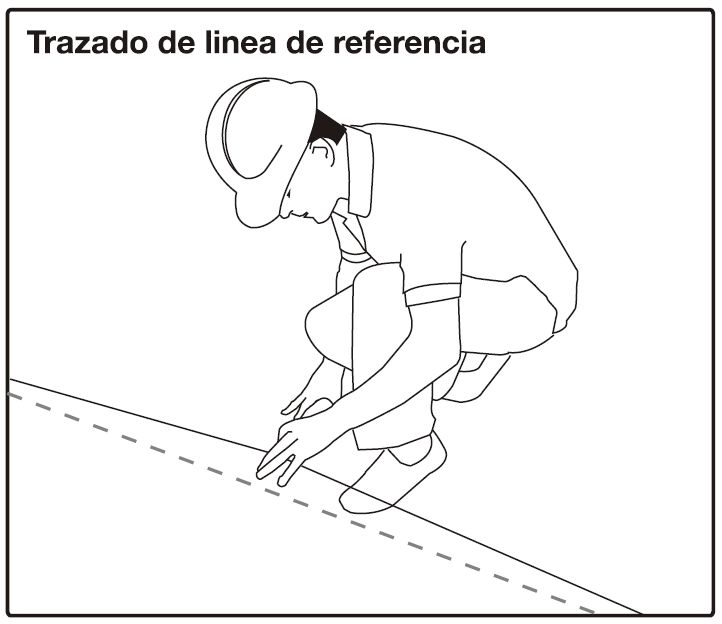

• Para replantear el muro, debe marcarse sobre el cimiento una línea de referencia para facilitar la alineación del borde externo de los bloques.

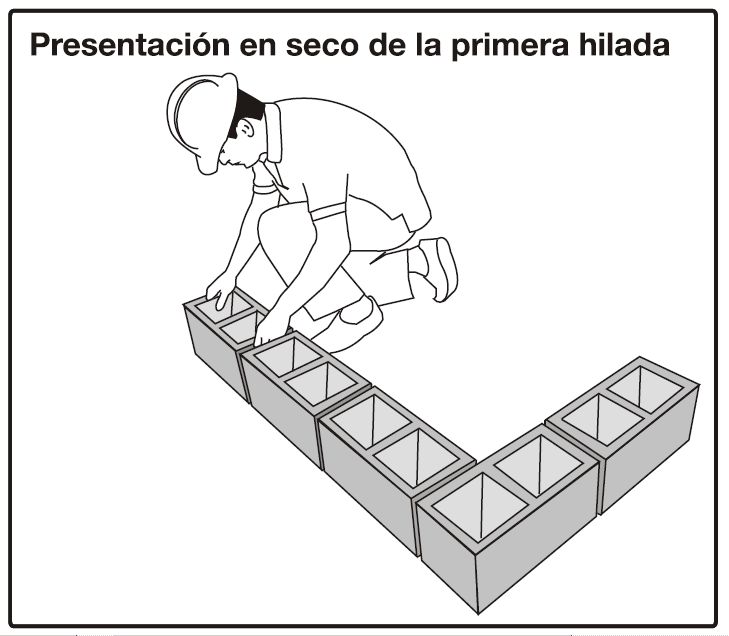

• Comenzando por las esquinas, el albañil presentará la primera hilada a junta seca (sin mortero y dejando una junta libre de 1 cm de espesor) a fin de verificar la correcta modulación del tramo.
• Para mantener constante el espesor de la junta (1cm) se aconseja colocar entre bloque y bloque un trocito de madera de 1 cm de espesor. Si al finalizar esta etapa el albañil encontrase que la modulación no coincide exactamente con los BH utilizados, deberá replantear totalmente la primera hilada compensando las diferencias con las juntas verticales.
• ATENCION: Bajo ninguna circunstancia y por ningún concepto deben salvarse errores en la modulación de la primera hilada cortando los BH, ya que este error se arrastrara luego a todo lo largo de la obra.
AMPLIAR [+]
AMPLIAR [+]
Recomendaciones para la primera hilada
• Esta primera operación en seco permite verificar la modulación para el montaje de las aberturas. Para ello, el albañil removerá los bloques de los sectores donde deberán luego ubicarse las aberturas y verificará que el espacio libre así logrado sea el indicado en los planos.
• Un vez modulada y escuadrada correctamente la primera hilada en seco y antes de levantar los BH, se procederá a marcar con tiza sobre la platea la posición de cada BH a fin de facilitar su posterior pegado en las posición correcta previamente determinada.
• Se aconseja colocar primero todos los bloques de esquina y luego avanzar hacia el centro de la pared, a los efectos de ir sistematizando los trabajos de la obra. Para ello, el albañil debe marcar la ubicación y el ángulo de las esquinas utilizando, por ejemplo, una escuadra metálica.
AMPLIAR [+]
AMPLIAR [+]

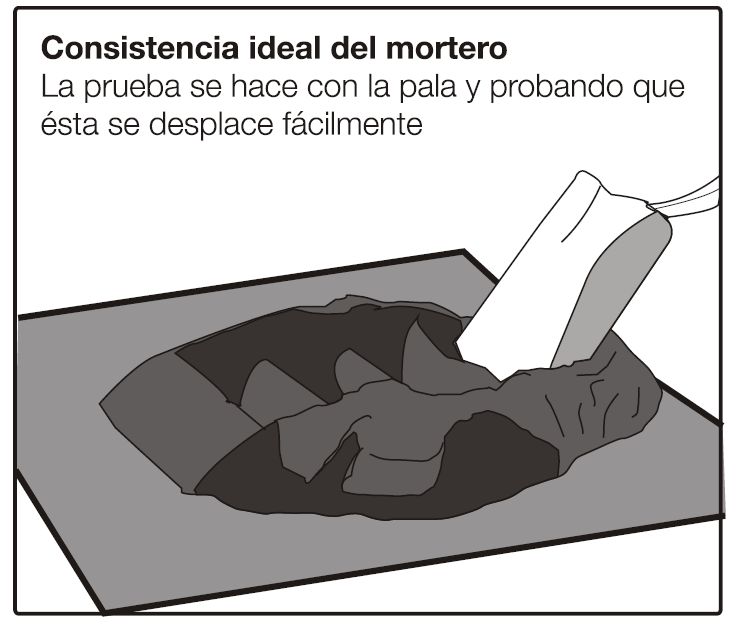

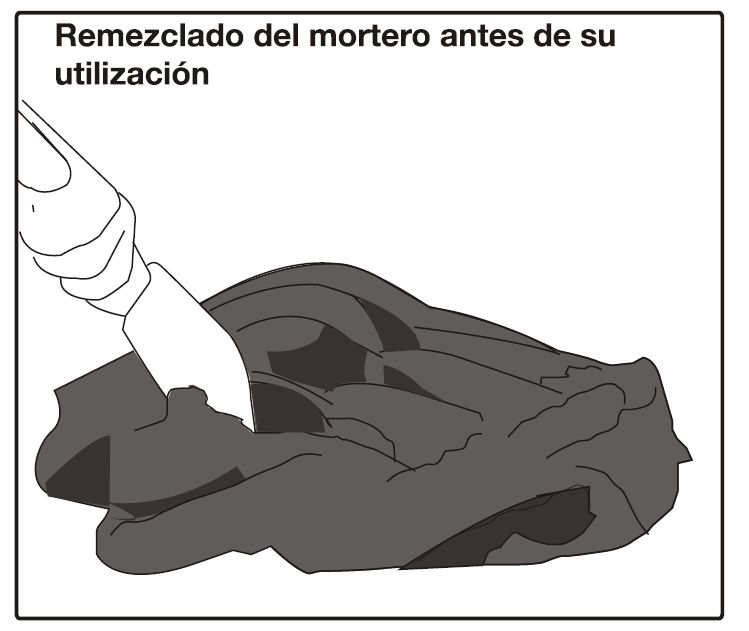

El mortero de asiento
El mortero de asiento, en el caso de la mampostería de hormigón, tiene tanta importancia como el mampuesto propiamente dicho, es el eslabón que une a todos los elementos que, en conjunto, conforman un todo, es decir la pared terminada.
Su calidad y resistencia deben ser tenidas en cuenta de la misma forma que la calidad y resistencia de los bloques. De nada servirá contar con bloques de muy buena resistencia si luego serán asentados con un eslabón de resistencia muy inferior, si este va a estar ausente en las juntas verticales o si el mismo no se adherirá convenientemente con las distintas unidades, tanto vertical como horizontalmente.
De allí que las normas y los códigos relacionados con la mampostería estructural de BH incluyen siempre un capítulo específico sobre la resistencia del mortero y sus otras características.

* Conocer las características principales que debe cumplir el Mortero de Asiento. (link que lleva al texto de mortero de asiento)
AMPLIAR [+]
AMPLIAR [+]
Asentado de los BH
• Cada bloque debe ser asentado en la pared respetando una altura constante en la junta horizontal.
• Posteriormente será nivelado, aplomado y alineado antes que la mezcla de asiento comience a fraguar.
• Los BH jamás deben ser sumergidos en agua antes de ser colocado en la pared, ya que el secado posterior generara tensiones de tracción en las juntas con la consiguiente fisuración.

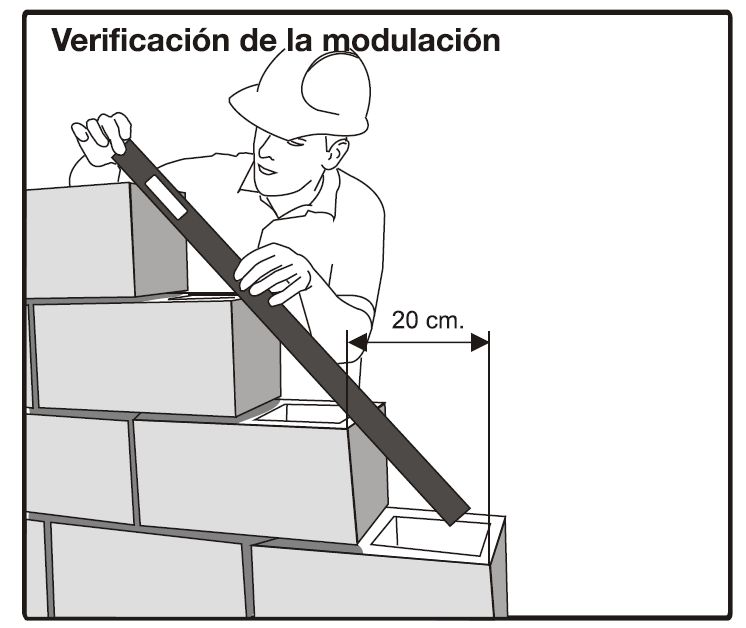

• A medida que se vayan levantando las sucesivas hiladas, posteriores a la primera, debe verificarse que se mantenga constante la modulación longitudinal, lo que puede ser realizado fácilmente utilizando el nivel en forma diagonal, verificando que el ángulo formado sea igual a 45° y/o que los bloques se retiren 20 cm a medida que se levantan las hiladas superiores.
AMPLIAR [+]
AMPLIAR [+]
AMPLIAR [+]
AMPLIAR [+]
Pegado de los bloques

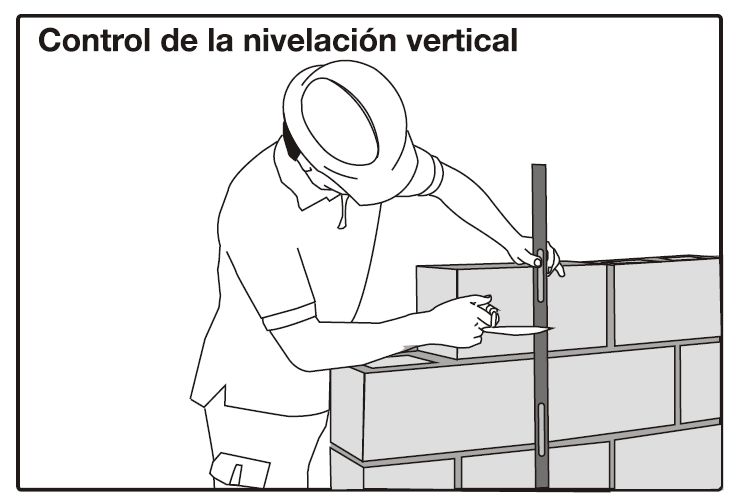

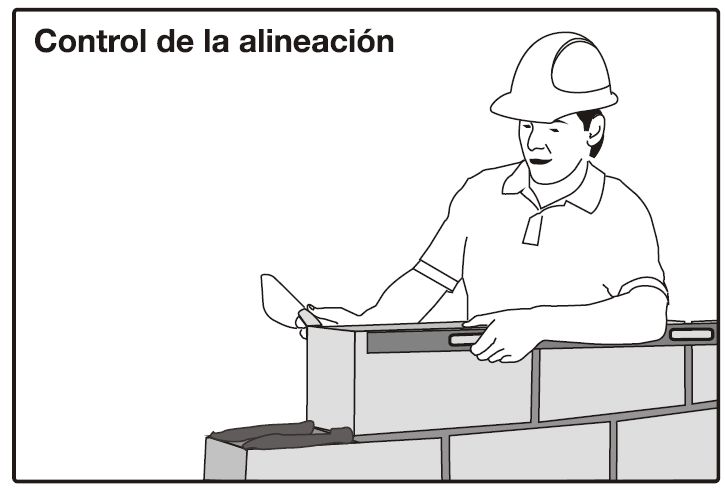

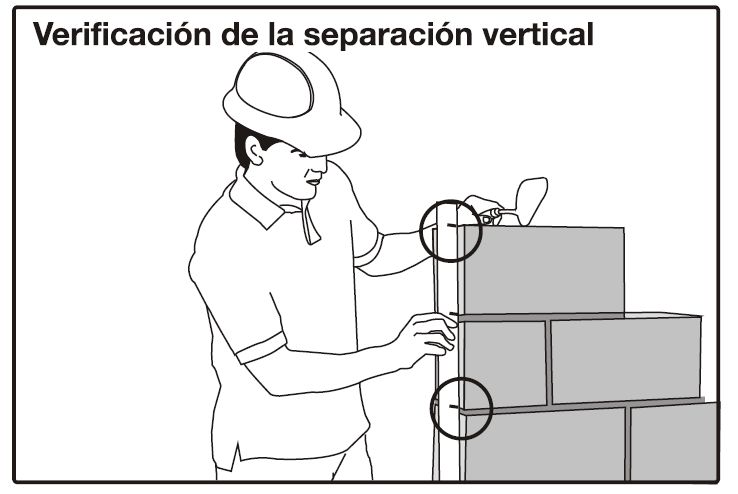

• Cada bloque debe ser colocado según la separación vertical deseada. Debe ser nivelado con un nivel de al menos 1.20m de longitud. Luego debe ser aplomado verticalmente utilizando el mismo nivel. Y finalmente alineado longitudinalmente.
• Si el bloque es colocado muy por fuera de la línea (Calandro horizontal) se formará una fisura en sentido longitudinal cuando se pretenda traerlo hacia la alineación correcta, golpeándolo con el mango de la cuchara.

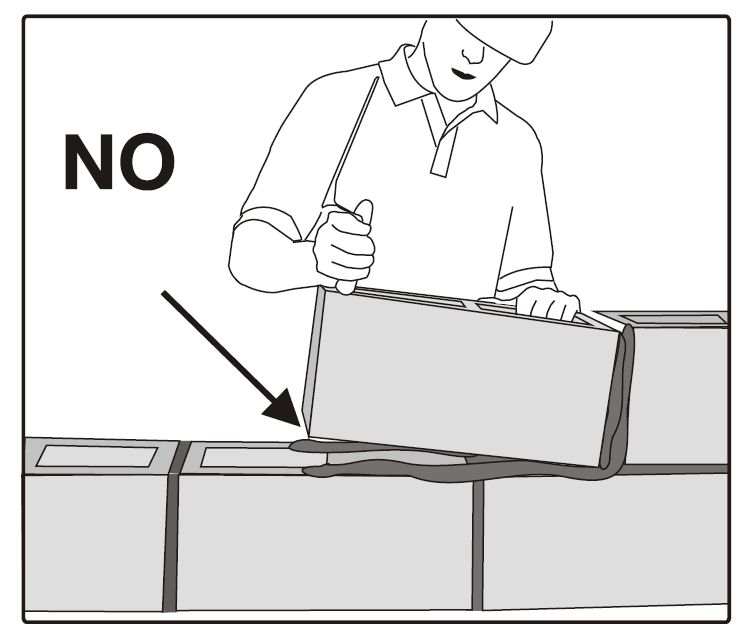

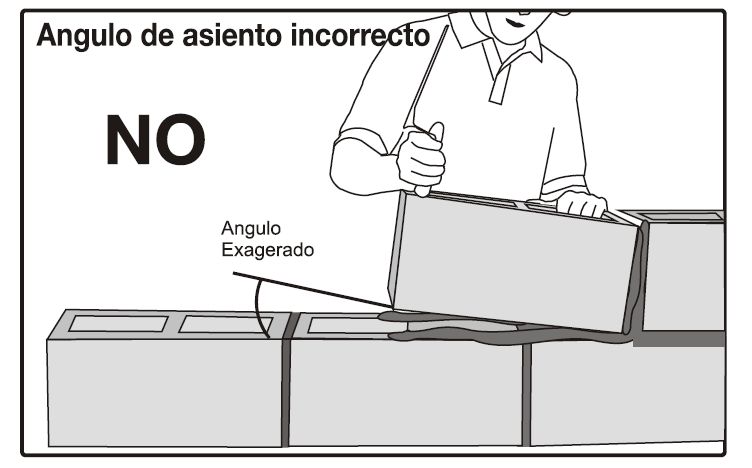

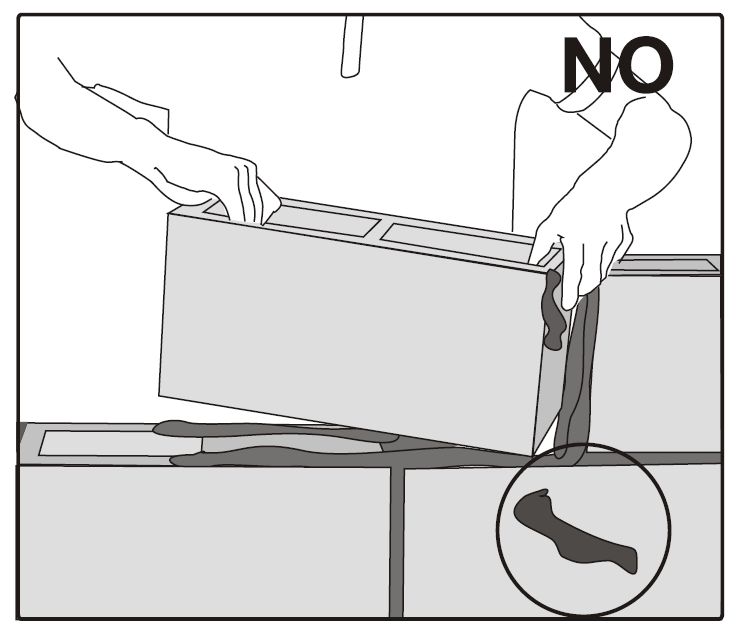

• Si el bloque es inclinado en forma exagerada al apoyarlo sobre el existente, cuando se lo baje a la posición final se formara una fisura vertical en la unión de ambos. La posición del bloque no debe ser nunca modificada cuando el mortero de junta haya comenzado a fraguar, ya que de lo contrario se romperá la adherencia entre ellos, generándose fisuras en la interfase bloque mortero.

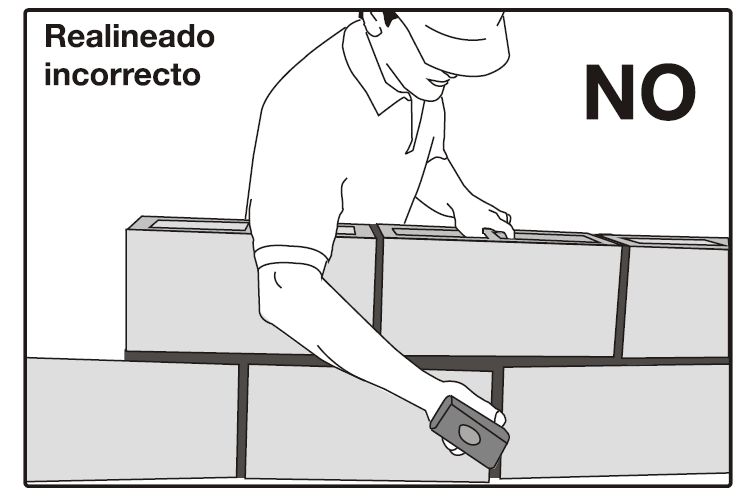

• La realineación de un bloque fuera de posición no debe intentarse luego de haber colocado la hilada o hiladas superiores.
• Cualquier bloque que haya sido movido luego de que la mezcla haya endurecido, debe ser totalmente removido y recolocado con mortero fresco.
AMPLIAR [+]
AMPLIAR [+]
AMPLIAR [+]
AMPLIAR [+]
Bloques de cierre

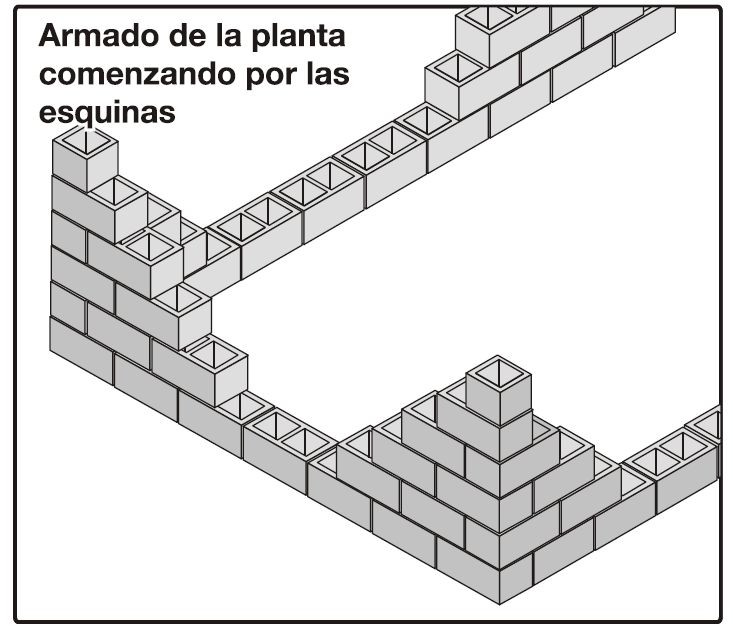

• Es recomendable comenzar a levantar las hiladas superiores comenzando por las esquinas. De este modo se asegura el escuadramiento de perímetro y se facilita el levantamiento de la sucesivas hiladas, garantizando una correcta modulación horizontal.
• Esto implica que, en cada hilada, el ultimo bloquea colocar (bloque de cierre) requerirá mayor atención por parte del albañil al correcto llenado de las juntas con mortero.
• Como el bloque de Cierre constituye un punto de debilitamiento en la pared, su posición deberá ser variada en las distintas hiladas, para evitar la coincidencia de dos o mas bloques de cierre enhiladas sucesivas.

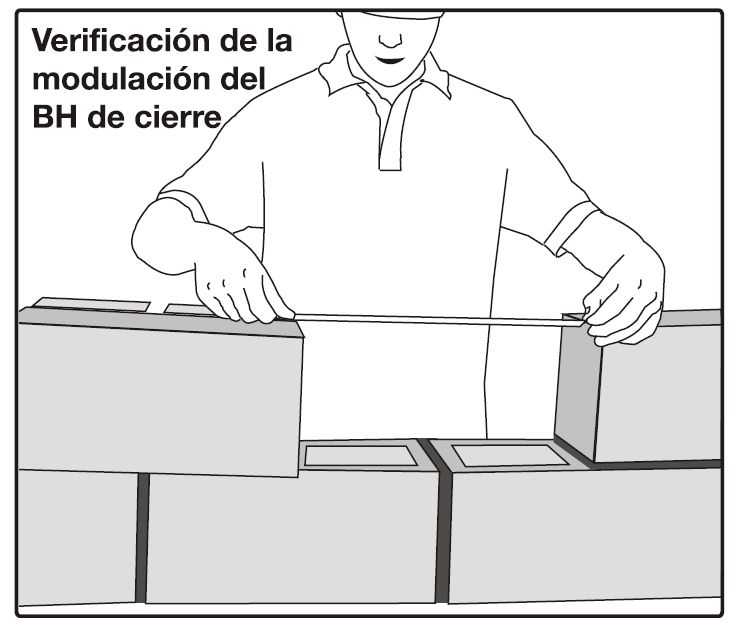

• Antes de colocar el bloque de cierre, deberá verificarse la modulación.

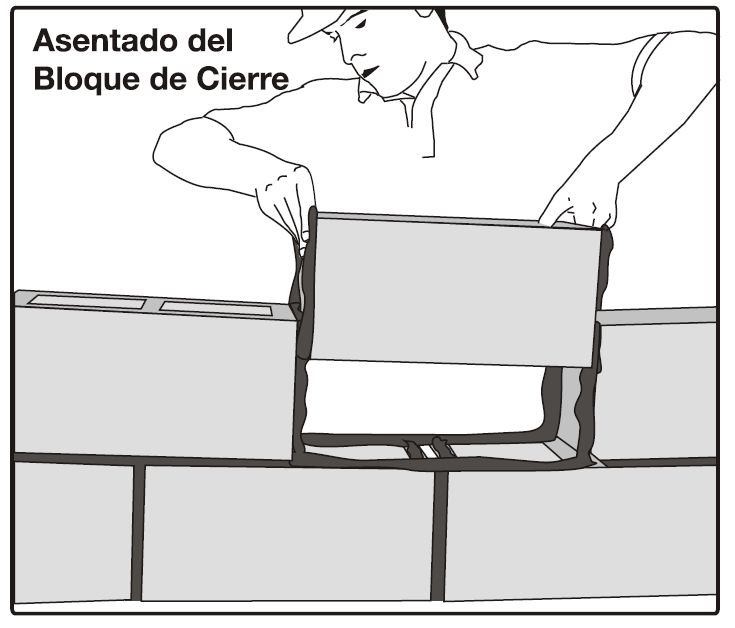

• Antes de colocar el BH de cierre de debe untarse con mortero todas sus caras. Asimismo deberá untarse previamente todos los bordes de asiento de los BH colindantes con el bloque de cierre que ya estén asentados en la hilada.
• Recién entonces se dejará caer el bloque de cierre sin perturbar a los bloques ya ubicados en su correcta posición en la hilada.
• No debe quedar ninguna junte vacía luego de colocado el bloque de cierre.
• No deberá realizarse el Cierre con un bloque entero si el espacio remanente no permite el correcto llenado de las juntas verticales.

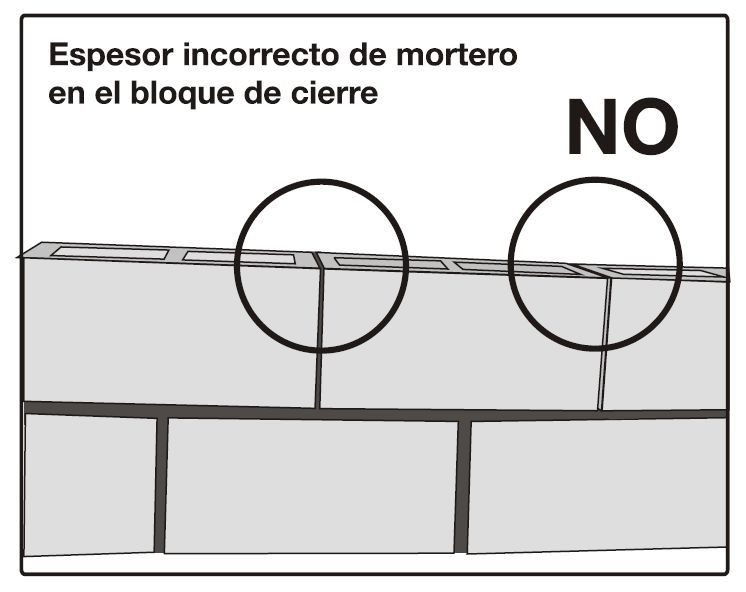

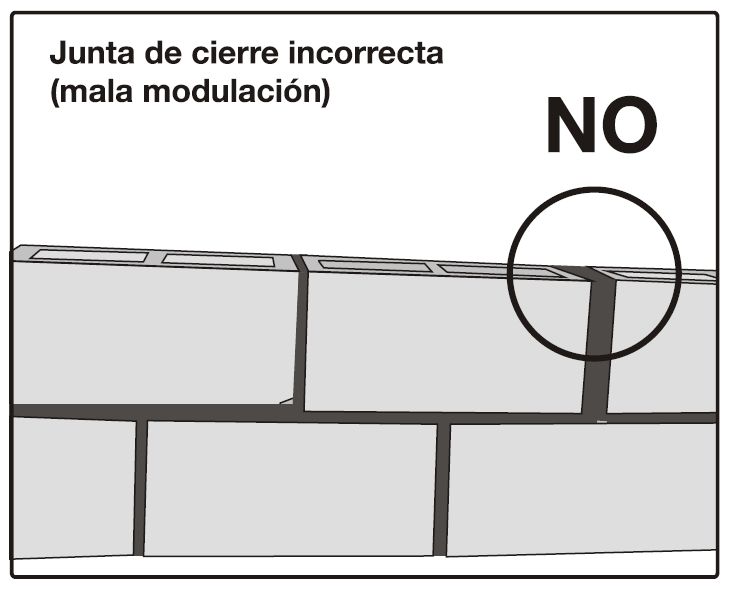

• Tampoco se permite un cierre con juntas demasiados gruesas ya que esto indica una modulación incorrecta y constituye un punto débil en la pared.
AMPLIAR [+]
AMPLIAR [+]
AMPLIAR [+]
AMPLIAR [+]
AMPLIAR [+]
AMPLIAR [+]
AMPLIAR [+]
Juntas horizontales

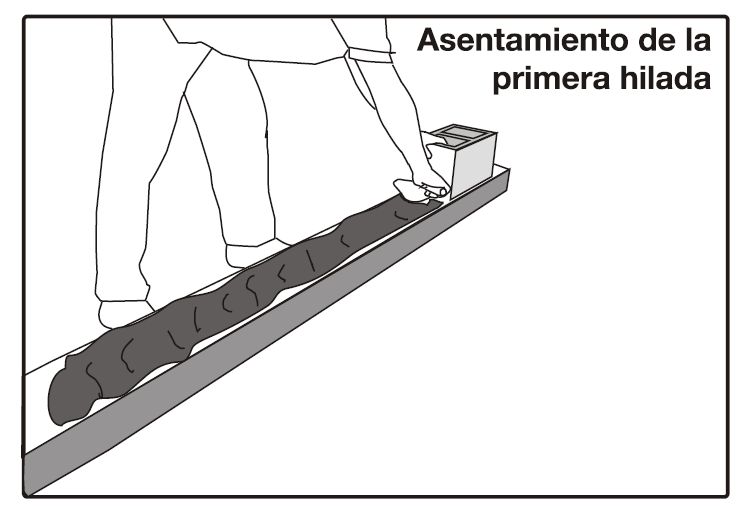

• Siendo que la primera hilada sobre la fundación es la más solicitada a la compresión, los BH deben asentarse sobre una cama de mortero de ancho completo.

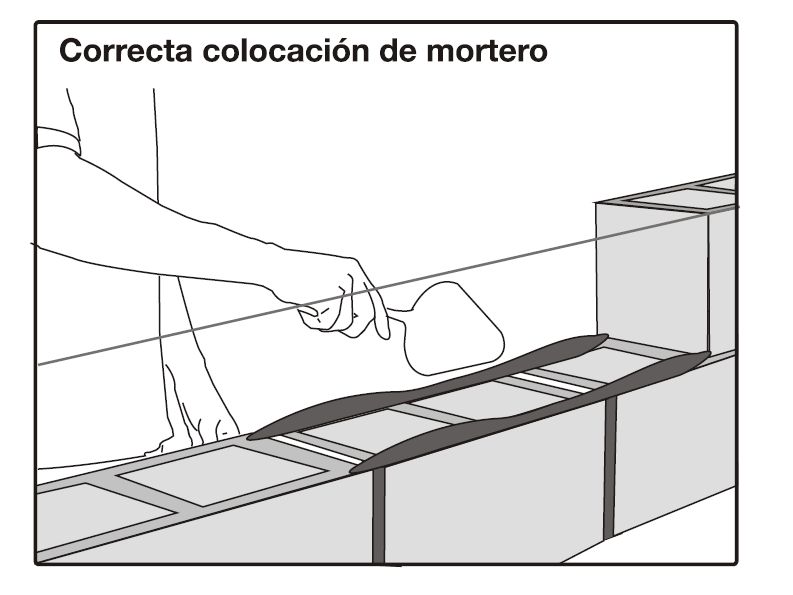

• En las hiladas subsiguientes a la primera sólo debe colocarse mortero sobre los tabiques longitudinales de BH.
• Sólo se podrá colocar mortero en sentido transversal al muro cuando se trate de celdas reforzadas verticalmente y posteriormente coladas con grout.
AMPLIAR [+]
AMPLIAR [+]
Juntas verticales

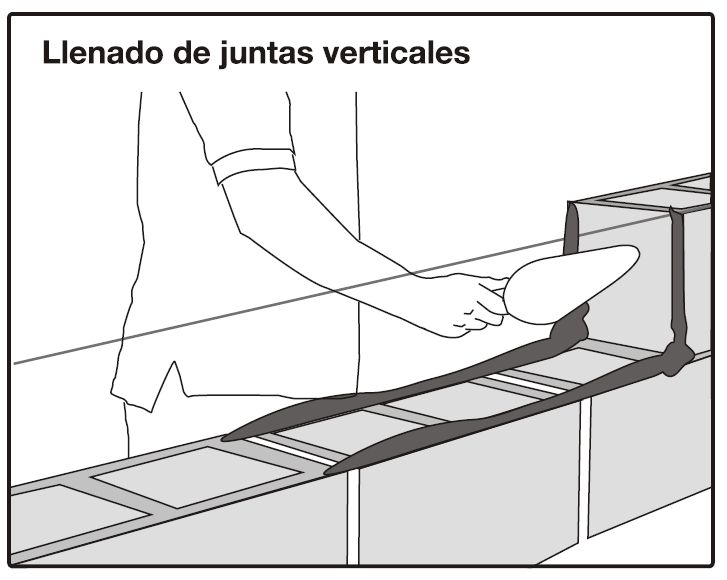

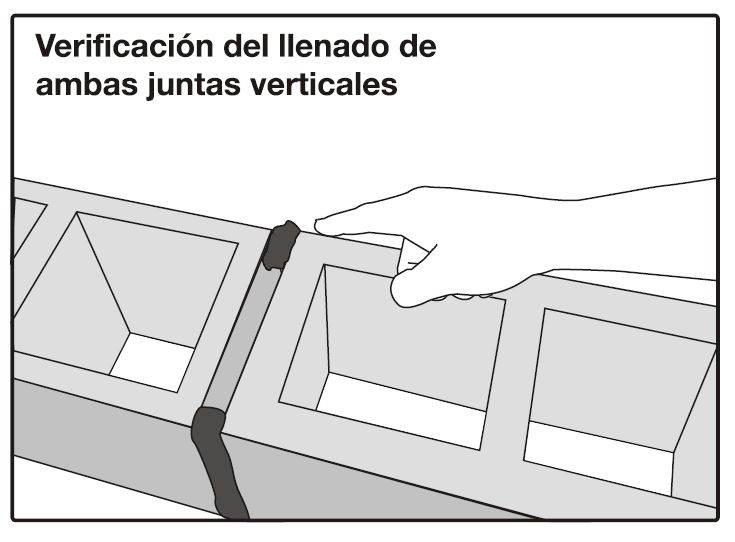

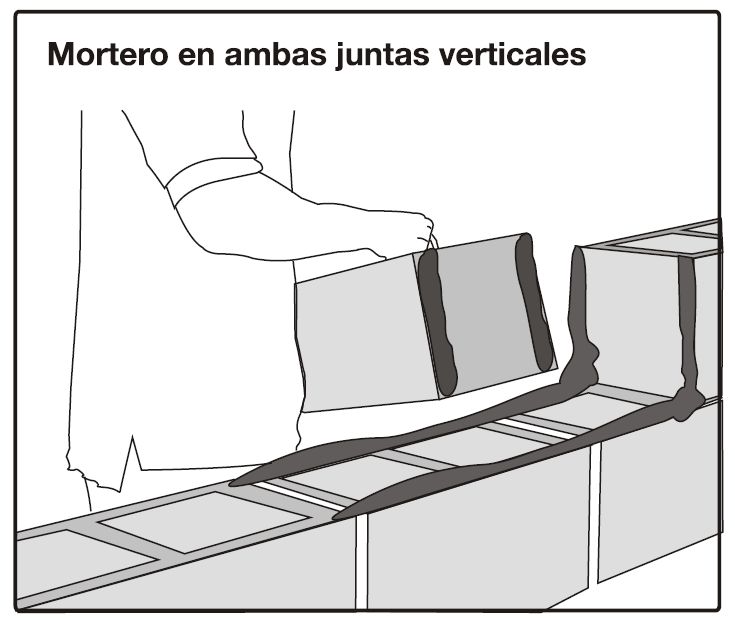

• Siempre deben llenarse las juntas verticales internas y externas, utilizando una cantidad de mezcla tal que la misma fluya hacía ambos sentidos.
• EI mortero de la junta vertical debe ser untado a ambos lados del bloque antes de su colocación.

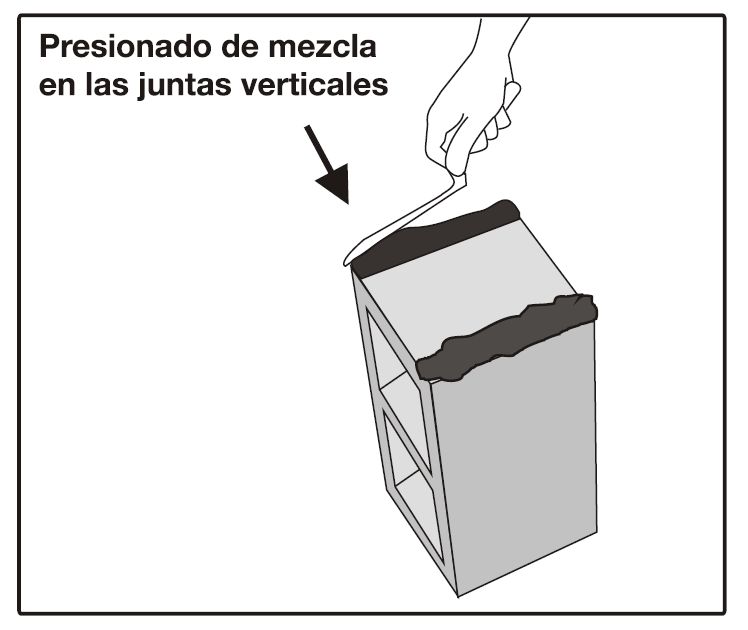

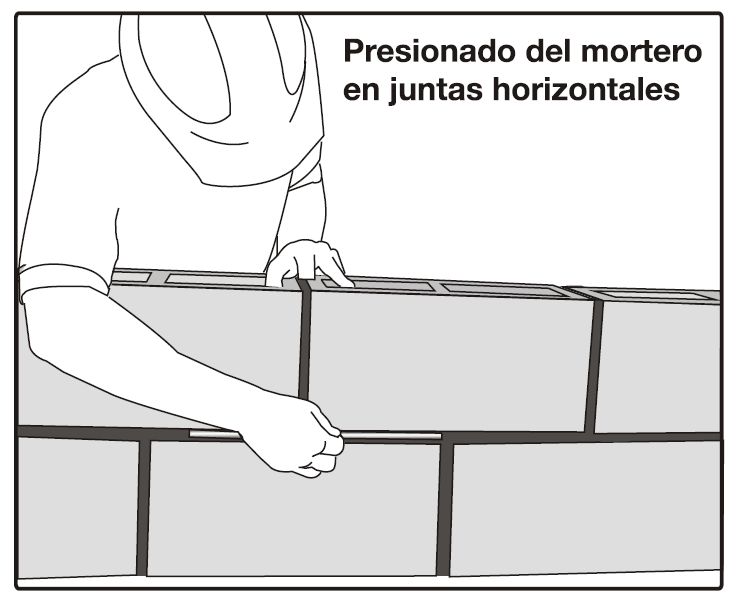

• El mortero debe ser presionado sobre los bordes del BH para evitar que se caiga al ser levantado.
AMPLIAR [+]
AMPLIAR [+]
AMPLIAR [+]
AMPLIAR [+]
Rehundido de las juntas

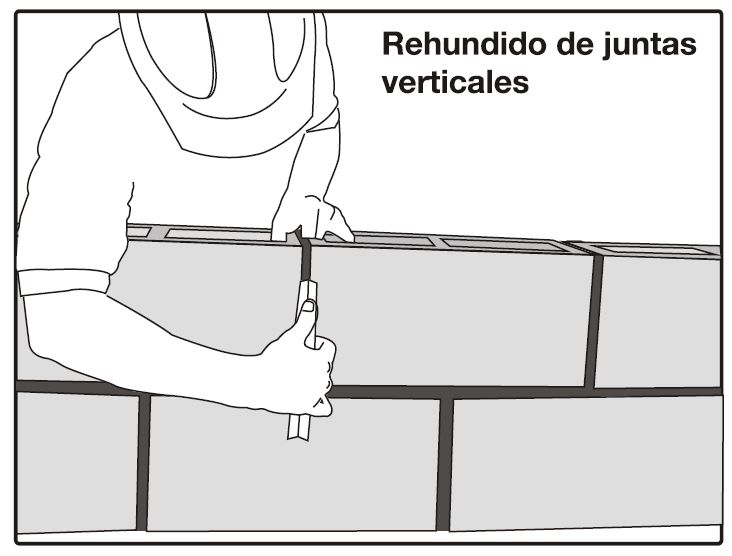

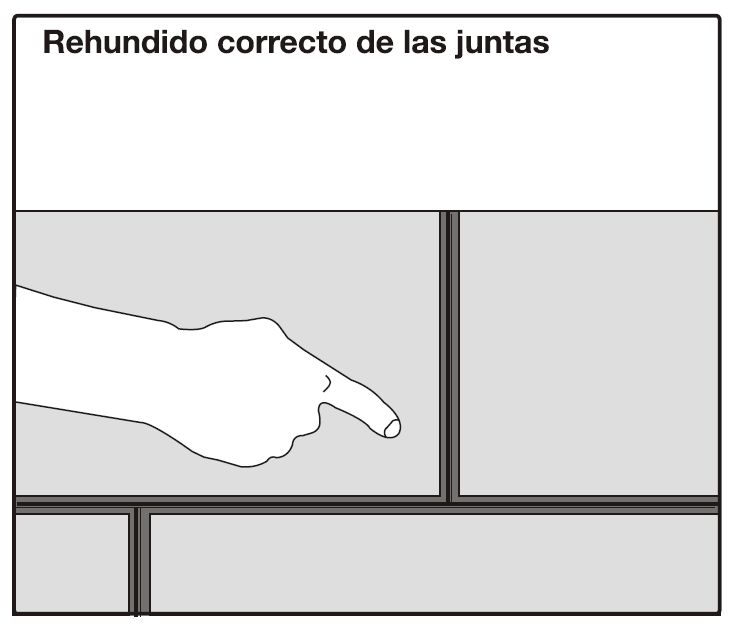

• A menos que por razones arquitectónicas se requiera otra cosa, las juntas verticales y horizontes del paramento exterior de la pared, deben ser siempre rehundidas con forma cóncava o en V.
• Esta operación debe ejecutarse con un junteador de largo superior a la del bloque y de 1 cm. de diámetro. Debe ejercerce una presión suficiente contra el mortero todavía en estado fresco, a ambos lados de la junta. Esta operación colabora con el sellado de cualquier fisura que pudo haberse formado durante la colocación de los bloques.
• Dicho rehundido permitirá obtener juntas resistentes a la penetración del agua de lluvia, y favorecerá a la resistencia del conjunto, aumentando la adherencia BH-mezcla de asiento
AMPLIAR [+]
AMPLIAR [+]
AMPLIAR [+]
Recomendaciones a la hora de colocar los bloques
• Para asegurar una excelente pared de BH, todas las juntas se deben ser llenadas completamente con mortero, garantizando una adecuada adherencia entre bloques, allí donde tengan contacto el uno con el otro.
• Los BH deben ser colocados de tal manera que no se formen fisuras en la interfase bloque/mezcla de asiento al momento de apoyar un BH contra el otro.
• Los BH deben ser ajustados en su posición dentro del muro antes que el mortero haya perdido plasticidad a fin de asegurar una correcta adherencia.
• Nunca se debe intentar reubicar un BH cuando la mezcla de asiento haya comenzado a fraguar ya que esto generara, indefectiblemente, fisuras y falta de adherencia.

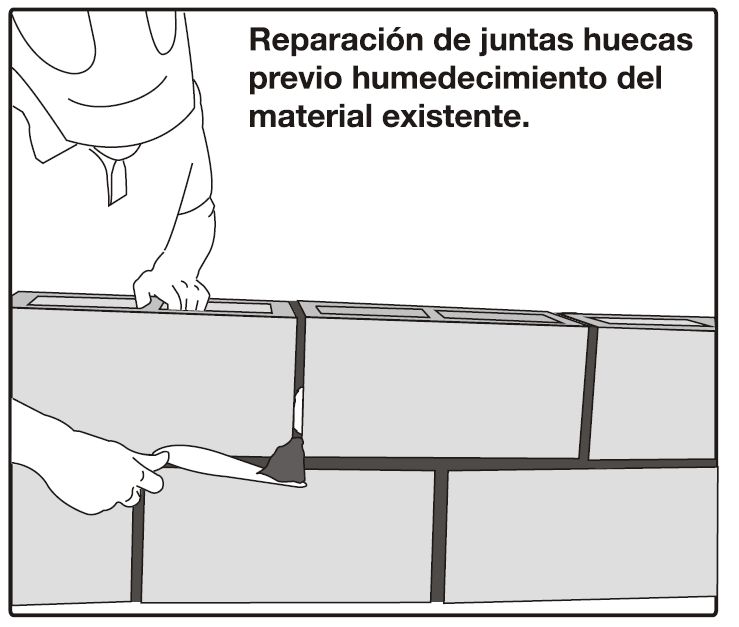

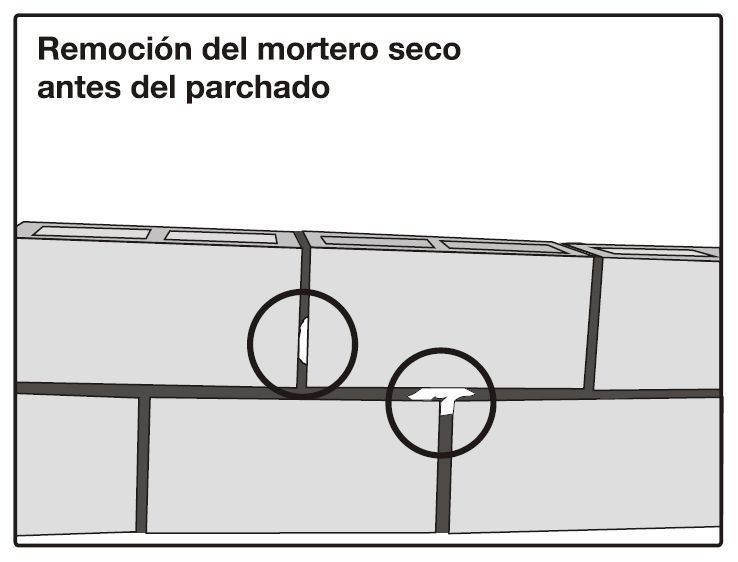

• Todas las juntas deben estar llenas con mortero al momento de asentar el BH. Cualquier rellenado posterior de estas debe hacerse únicamente cuando el mortero se encuentre todavía fresco (en estado plástico).
