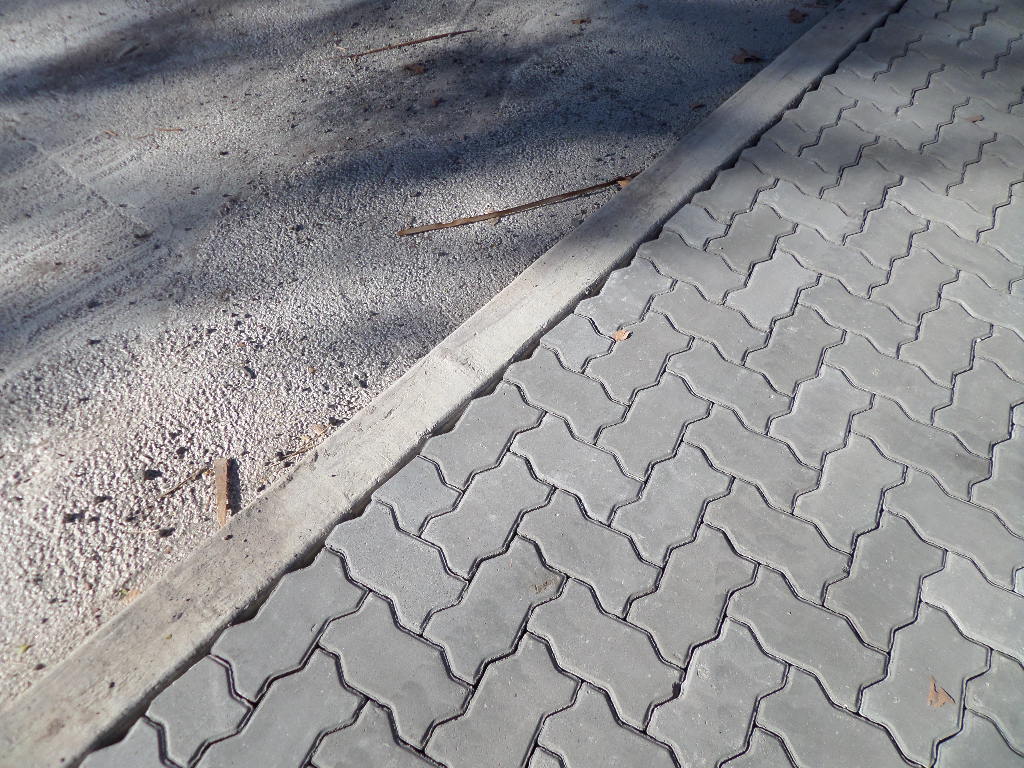

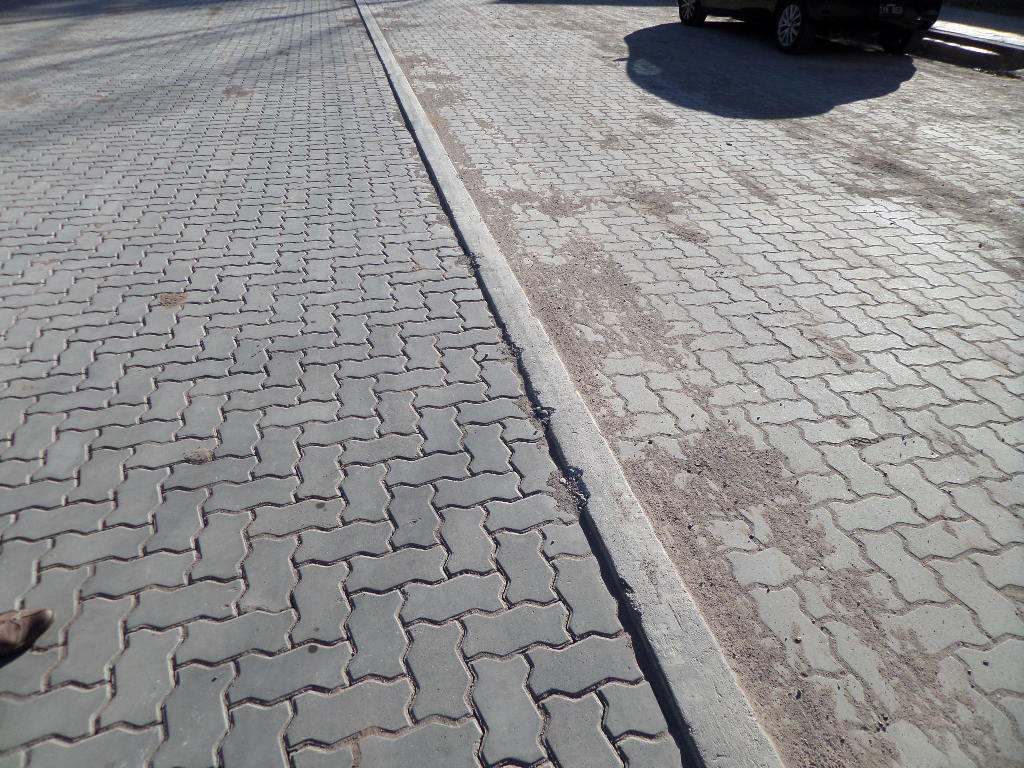

Adoquines de hormigón

Los adoquines de hormigón son elementos macizos, prefabricados, de espesor uniforme e iguales entre sí, con forma de prisma recto tal que al colocarlos sobre una superficie encajan unos con otros de manera que solamente queden juntas entre ellos.
Se pueden utilizar tanto en zonas de tráfico peatonal (plazas, veredas, andenes, ingresos en a viviendas, etc.), como en zonas de tráfico vehicular liviano (calles y avenidas, vías internas en urbanizaciones, estacionamientos, estaciones de servicio, etc.) y hasta en zonas de tráfico pesado (puertos, playas de maniobra de camiones, aeropuertos, depósitos, zonas de carga, etc.).
Son la alternativa más inteligente a la hora de planificar la pavimentación de un tramo vial. Sólidos, versátiles, de fácil y rápida colocación, bajo mantenimiento, mayor durabilidad y facilidad de reparación que el resto de los sistemas tradicionales conocidos.

Generalidades sobre los pavimentos

Los pavimentos son estructuras compuestas por capas de diferentes materiales, que se construyen sobre terreno natural, para que personas, animales o vehículos puedan transitar sobre ellos, en cualquier época del año, de manera segura, cómoda y económica.
Los materiales de las capas se escogen según su costo y disponibilidad, y mientras más superficiales estén, mejores (más resistentes) deberán ser. A la capa de la superficie se la denomina capa de rodadura y es la que está en contacto directo con el tránsito. A las capas inferiores se les llama base (cuando tiene sólo una) o base y subbase (cuando se tienen dos). Al terreno natural o suelo se le conoce como subrasante y es el encargado de soportar el pavimento.
A los pavimentos se les da nombre de acuerdo con su comportamiento (rígidos o flexibles) según el material de su capa de rodadura, así:

  1. Pavimentos de hormigón. Están formados por losas de hormigón, separados por juntas y colocadas sobre una base. La losas no deben tener menos de 15 cm de espesor y la base casi nunca tendrá más de 15 cm, bien sea de material granular o de suelo cemento. También se les conoce como pavimentos rígidos y son de color gris claro.
  2. Pavimentos de asfalto (de concreto asfáltico). Su superficie o capa de rodadura es de concreto asfáltico, sin juntas, y no debería presentar menos de 10 cm de espesor. Su base tiene, por lo general un espesor de 20 cm o más, pudiendo tener adicionalmente una subbase. Se les conoce como pavimentos flexibles y son de color oscuro o negro.
  3. Pavimentos de adoquines de hormigón. Su capa de rodadura está conformada por adoquines de hormigón, colocados sobre una capa de arena y con un sello de arena entre sus juntas. De la misma manera que los pavimentos de asfalto, pueden tener una base, o una base con una subbase, que pueden tener espesores ligeramente menores que los utilizados para los pavimentos de asfalto. También se consideran pavimentos flexibles y son del color gris claro del hormigón.

Los pavimentos de adoquines de hormigón son una vieja idea (los pavimentos de piedra), traída al presente, pero con un nuevo material (el hormigón); con inmensas ventajas sobre los de piedra o los de arcilla cocida.

Diseño de pavimentos de adoquines

El pavimento de adoquines de hormigón está compuesto, casi siempre, por dos capas: la capa de rodadura (los adoquines) y la base. Ambas capas son importantes porque los adoquines sin base se terminan por hundirse en el suelo; y la base sin los adoquines se deteriora muy rápido y no tiene la resistencia suficiente.
La determinación de los espesores de estas capas y de sus materiales se conoce como Diseño del Pavimento de Adoquines, y es el único proceso que permite construir un pavimento adecuado para las necesidades y condiciones que se tenga.

Las Capas

Los espesores de las capas dependen del tránsito que va a soportar el pavimento, de la dureza del suelo y de los materiales con que se van a construir estas capas; y deben tener la suficiente calidad para que el pavimento soporte el peso del tránsito, durante un tiempo determinado, sin deformarse ni deteriorarse. El tránsito, que va a circular por la vía durante el período de diseño, la dureza del suelo y la calidad de los materiales disponibles, definen el espesor de la capa del pavimento. Estas capas son, de arriba hacia abajo:

  • Capa de adoquines: Los adoquines tiene un espesor de 8 cm para todo tráfico peatonal, animal o vehicular corriente.
  • Capa de arena: Esta capa se construye de 4 cm de espesor, con arena suelta, gruesa y limpia, la cual no se compacta antes de colocar los adoquines sobre ellas.
  • La base: El espesor de la base depende del material con que se construya, del tránsito y de la calidad del suelo. En las Tablas 2 y 3 se determinan los espesores de base según la categoría del suelo, el tipo de tránsito y el material disponible.

El Suelo de apoyo

Para poder considerar el suelo en el diseño, se clasifica en tres categorías de acuerdo con su dureza y su estabilidad ante la humedad.

  • Suelo categoría 1 (S1). Es de mala calidad, es decir cuando está húmedo se deforma con el paso de unos pocos vehículos pesados y se hace muy difícil la circulación sobre él.
  • Suelo categoría 2 (S2). Es de calidad intermedia; por lo cual, cuando está húmedo, permite el paso de los vehículos pesados con poca deformación.
  • Suelo categoría 3 (S3). Es de buena calidad y, aún cuando está húmedo, permite el paso de vehículos pesados sin deformarse.

El tránsito

El Tipo de Tránsito que tiene la vía se determina sumando los vehículos pesados que pasan por ésta, en un día y en ambas direcciones. Se recomienda sumar los que pasan durante una semana y dividir los resultados por siete, para tener un promedio diario.
Se considera como vehículos pesados los que tienen 6 o más llantas (camionetas, camiones, buses, etc.), los tractores y los cargadores de equipos de obras públicas.
En la Tabla 1 aparecen los Tipos de Tránsito según el Número de Vehículos Pesados por Día.

Tabla 1 | Tipos de Tránsito
Número de Vehículos pesados por día 1 a 5 6 a 20 21 a 50 51 a 200
Tipo de Tránsito T1 T2 T3 T4

Espesor de la base

Después de definir la Categoría del Suelo y el Tipo de Tránsito, se utilizan las tablas 2 y 3 para encontrar el Espesor de la Base, según el material que se tenga o que se pueda conseguir para construir bases para pavimentos; y que a la vez resulte el más económico, como : Suelo Cemento (Tabla 2) y Granular (Tabla 3).
El espesor de la base que se encuentra en estas tablas es el espesor que va a tener, después de compactada. Nunca se deberán colocar menos de 8 cm de base de suelo cemento, ni menos de 10 cm de base granular.

Tabla 2 | Espesor compactado de la Base de Suelo Cemento, en centímetros
Tipo de Tránsito
Categoría del suelo T1 T2 T3 T4
S1 20 25 30 35
S2 10 12 15 20
S3 8 8 8 10

Tabla 3 | Espesor compactado de la Base Granular, en centímetros.
Tipo de Tránsito
Categoría del suelo T1 T2 T3 T4
S1 30 35 40 50
S2 15 18 20 30
S3 10 10 10 15
